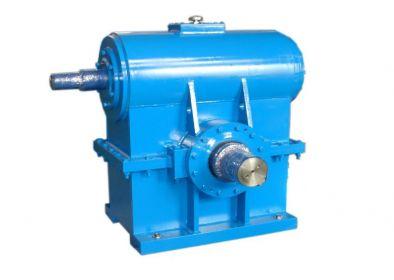

HWB平面包絡減速機（JB/T7936-1999）因所采用的環面蝸桿副，其蝸桿軸向截面齒廓為直線，幫稱其為直廓環面蝸桿（亦稱球面蝸桿),與其他各種蝸桿減速器相同,為空間交錯軸傳動,承載能力和傳動效率高,適用于重載、大功率、大轉矩傳動，如冶金、礦山、超重、運輸、石油、化工、建筑等機械設備的減速傳動。包括HWT、HWWT、HWB、HWWB型四種形式。

　　工作條件：輸入、輸出軸交錯角為90度；蝸桿轉速不超過1500r/min；蝸桿中間平面分度圓滑動速度不超過16m蝸桿軸可正、反向運轉；工作環境溫度為-40度至40度。當工作環境溫度低于0度時，啟動前潤滑油必須加墊到0度以上，或采用低凝固點的潤滑油；高于40度時，必須采取冷卻措施。

型號與標記：

HWT型-蝸桿在蝸輪之上鑄造機休和機蓋直廓環面蝸桿減速器；

HWWT型-蝸桿在蝸輪之上焊接機體和機蓋直廓環面蝸桿減速器；

HWB型-蝸桿在蝸輪之下鑄造機體和機蓋直廓環面蝸桿減速器；

HWWB型-蝸桿在蝸輪之下焊接機體和機蓋直廓蝸桿減速器；

其中T-上置蝸桿；B-下置蝸桿；W-焊接機體和機蓋，未注為鑄造結構。
